Axure RP 9 教程—模拟拨号键盘

效果描述:

  • 按下数字按钮,输入对应的数字。

  • 按下退回按钮删除上一步的数字。

  • 当有数字时,显示添加号码btn和退回btn。

实现逻辑

函数[[LVAR.substring(from,to)]]:截取第from位到to位的字符串,举例:

[[1234567.substring(1,4)]]=234,也就是说截取第一位到第四位的数字但不包括第一位。

函数[[LVAR.length]]:字符串长度,举例:

[[手机号码1234.length]]=4,也就是说该函数可以获得元件字符串的长度。

我们制作拨号键盘需要的按钮,鼠标按下按钮时,为手机号码文本框“Text 输入”设置文本[[X]]Y,这里X是局部变量,是手机号码文本框的文字,Y是按钮对应的数字,这样就实现了按下键盘输入对应的数字。

我们制作拨号键盘的退回按钮,点击退回按钮,利用上边提到的函数截取字符串实现退回操作。

实现步骤—输入数字

  • 我们增加所需元件,并命名。本案例中手机号码文本框命名为“Text 输入”,数字键盘命名为btn 1、btn 2、btn 3以此类推。这里注意手机号码文本框要选成文本框元件。

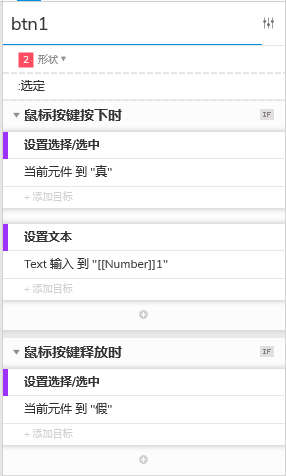

  • 为元件 btn 1(即数字键盘1)设置交互:

    鼠标按键按下时

    当前元件选中为真,

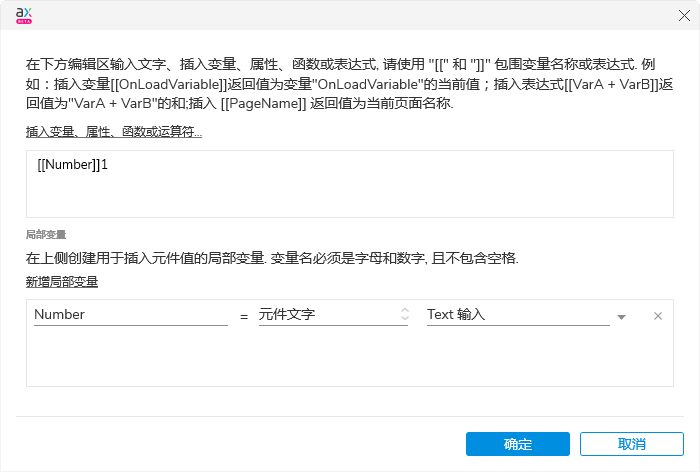

    Text 输入 文本为[[Number]]1

    (其中Number是局部变量,为“Text 输入”的元件文字)

    鼠标按键释放时

    当前元件选中为假。

    (这里注意,之所以做选中是为了交互的效果,我设置了选中时让按钮变色,这样可以更逼真的模拟拨号键盘)

  • 为元件 btn 2(即数字键盘2)设置交互:

    鼠标按键按下时

    当前元件选中为真,

    Text 输入 文本为[[Number]]1

    (其中Number为局部变量,是“Text 输入”的元件文字)

    鼠标按键释放时

    当前元件选中为假。

  • 为元件 btn 3 …设置交互,以此类推。

  • 这样,输入数字的交互就实现了

如图:

Axure RP 9 教程—模拟拨号键盘
Axure RP 9 教程—模拟拨号键盘

实现步骤—退回数字

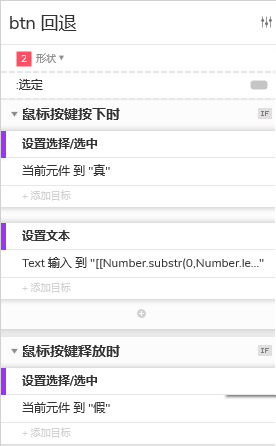

  • 我们为退回按钮设置交互:

    鼠标按键按下时,

    设置当前元件选中为真,

    设置文本Text输入到

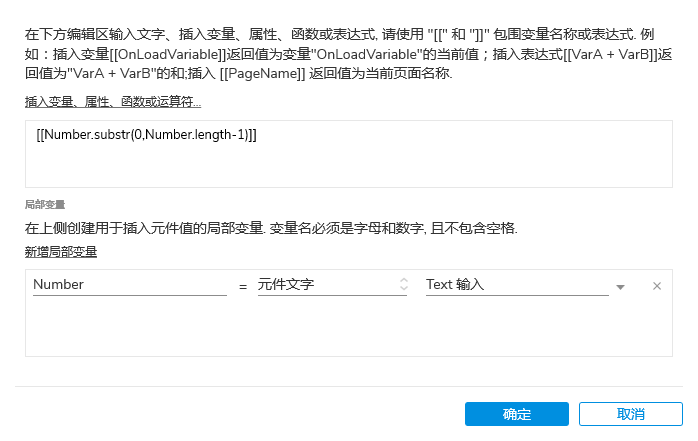

    [[Number.substr(0,Number.length-1)]]

    (其中Number是局部变量,为Text 输入的元件文字)

    鼠标按键释放时,

    设置当前元件选中为假

  • 这样,退回交互就设置完成了。

Axure RP 9 教程—模拟拨号键盘
Axure RP 9 教程—模拟拨号键盘

附件下载链接:

https://pan.baidu.com/s/1jXmKz58pwPO4kT3JbhJ1AQ

提取码:无!

Axure RP 9 教程—模拟拨号键盘

感谢关注,一起向梦想出发

Axure RP 9 教程—模拟拨号键盘

原创文章,作者:PM Silence,如若转载,请注明出处:https://www.pmtemple.com/silence/5662/
