作品名称：滑块控制图片放大缩小效果
作品编号：Case007
软件版本：Axure9
作品类型：交互案例
图片的放大缩小显示是网站经常见到的效果，在之前的教程中我们已经讲过滑动条的制作方法，今天我们以网站中常见的编辑头像功能为例，使用Axure9制作一个滑块滑动控制图片放大缩小的效果。
原型预览链接：
http://daisyaxure.com/demo/Case007
请复制以上链接至电脑浏览器查看效果（附源文件下载链接）
交互效果说明
1.拖动滑块，滑块可在灰色背景条的范围内滑动，并且图片随着滑块滑动的距离等比例放大缩小。
2.在中间头像预览区域内可以拖动图片在一定范围内拖动，以便用户选取所需的头像部分。
预览效果：
元件准备

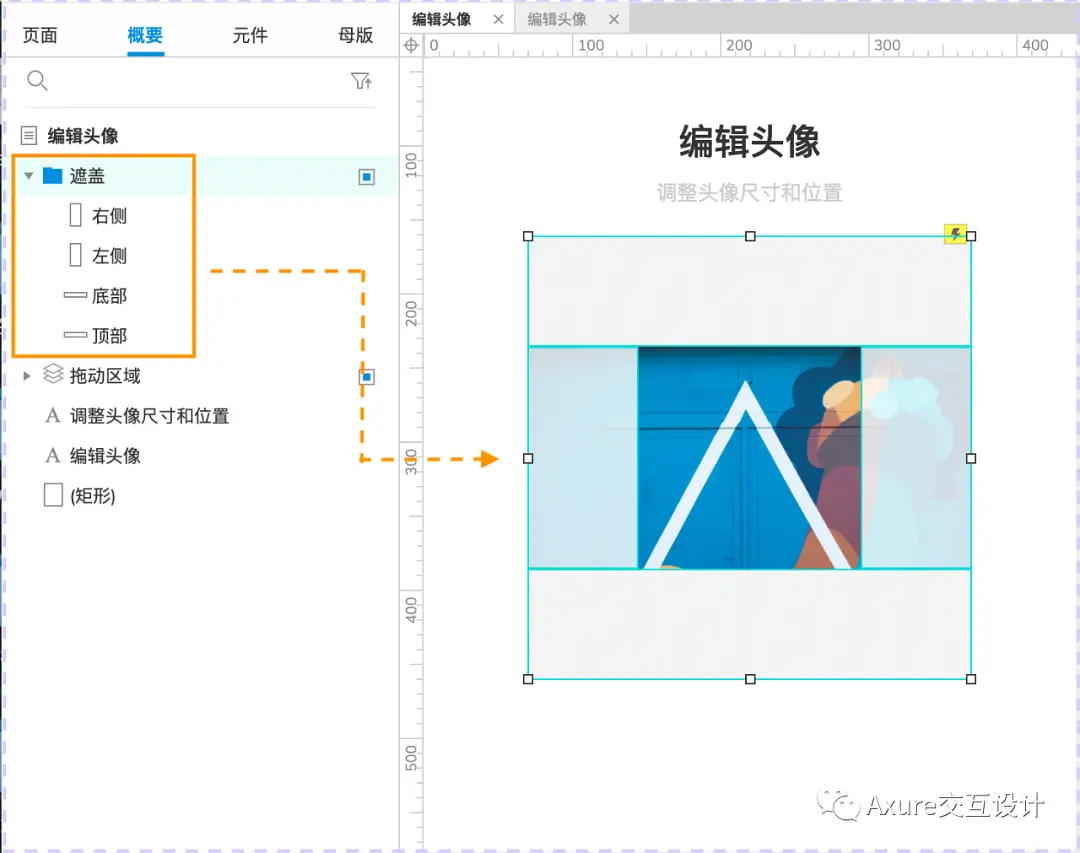

1.拖入一个动态面板，命名为「拖动区域」，调整大小为：300*300px，填充颜色为：CCCCCC；双击进入动态面板，拖入一张【图片】元件，命名为「pic」，设置大小为：300*150px,设置坐标为（0,75）;
2.只有中间区域为头像效果预览区域，所以我们可以拖入四个填充颜色为：ffffff，透明度为80%【矩形】元件置于「拖动区域」上层作为蒙层。

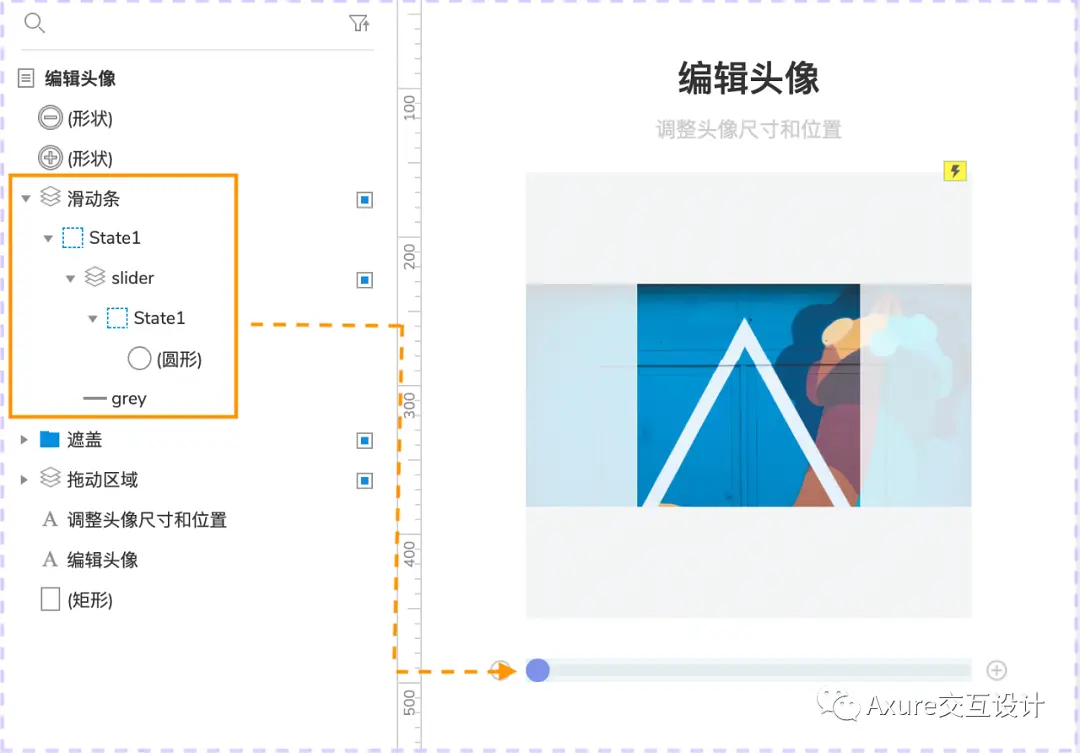

3.拖入一个【圆形】元件，调整颜色和大小，右键转化为动态面板，命名为「slider」；
拖入一个【矩形】元件，长度为300px,置于「slider」下层，选中此元件及「slider」右键转换为动态面板，命名为「滑动条」。
添加交互效果

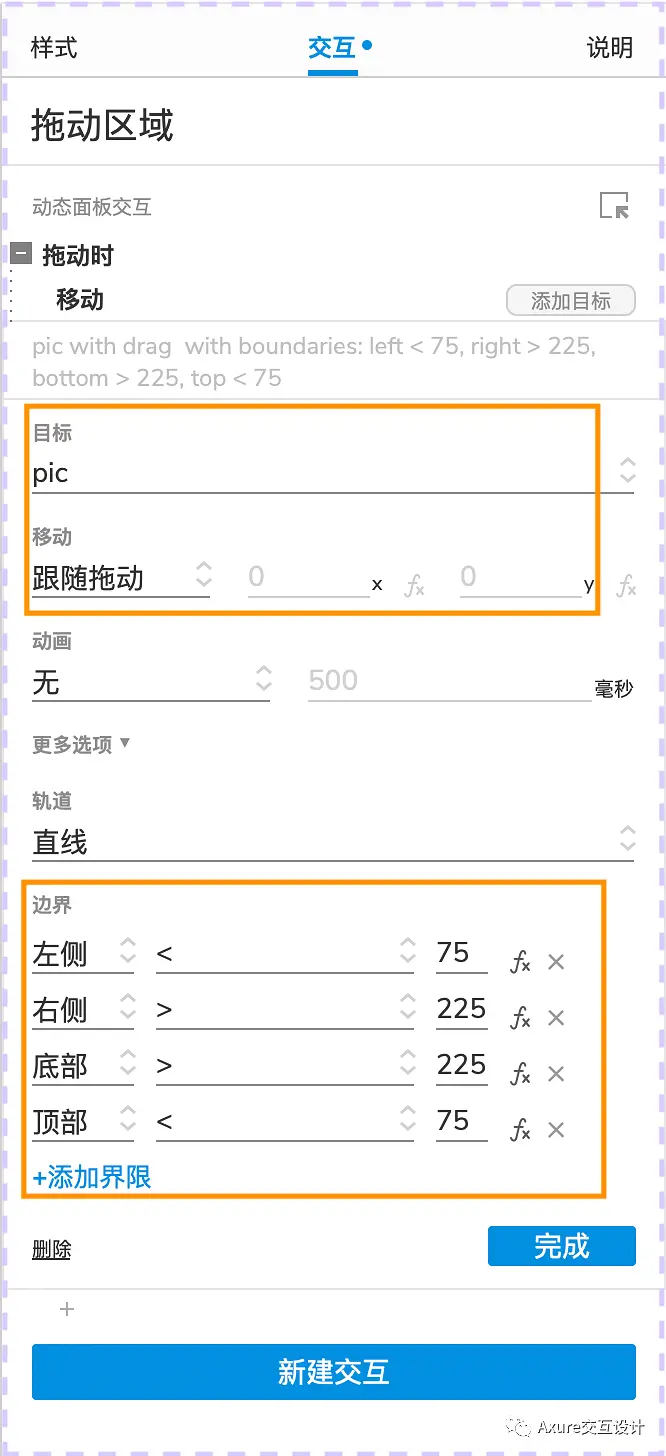

1.给动态面板「拖动区域」添加【拖动时】的效果，目标为图片「pic」，选择【跟随拖动】；点击【更多选项】，添加边界【左侧225】【顶部225】；

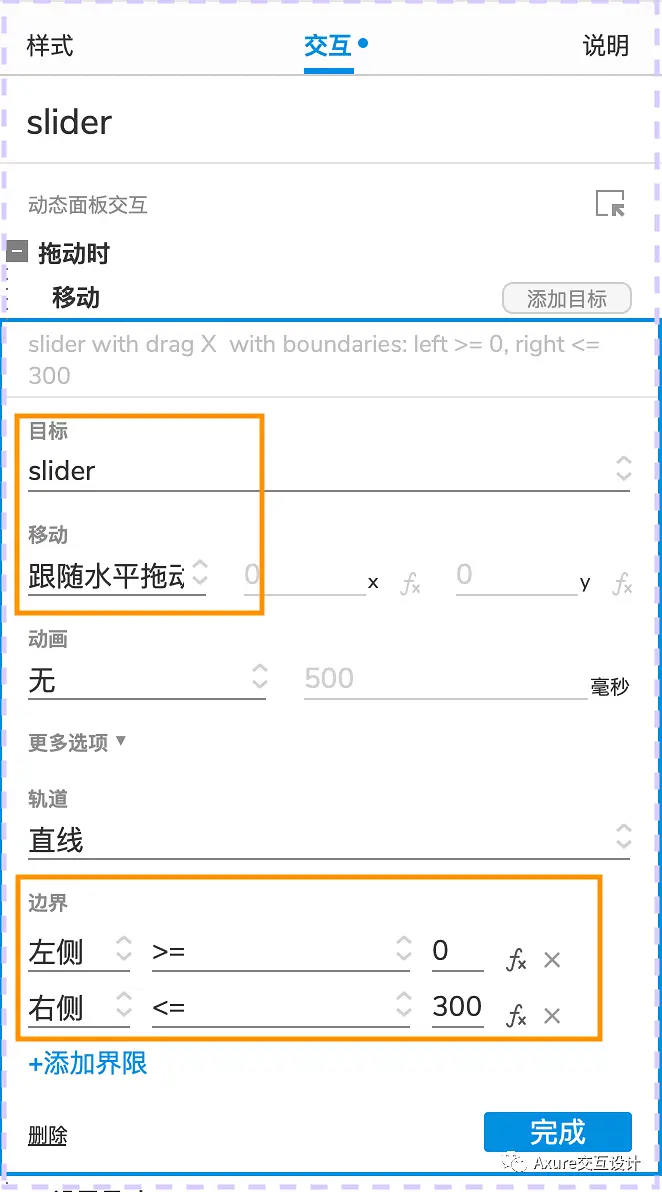

2.给滑块「slider」添加【拖动时】的交互，移动「slider」【跟随水平拖动】，点击【更多选项】，添加边界【左侧≥0】【右侧≤330】；

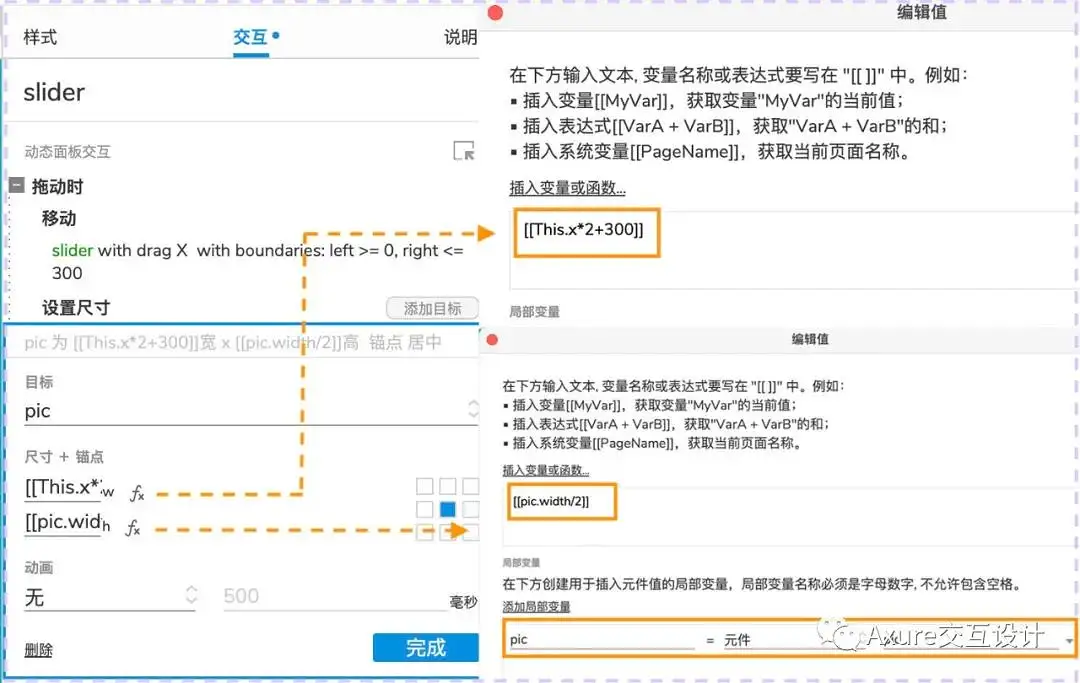

3.继续在滑块「slider」【拖动时】的交互中，添加【设置尺寸】的动作，目标为图片「pic」,宽度值为[[This.x*2+300]]，高度值为[[pic.width/2]]；
这里我们设置图片最大值为初始尺寸的3倍，即900*450px，我们可以得到一个等式，滑块「slider」的x坐标值/灰色背景条总长度=图片最大宽度-图片当前宽度/图片宽度最大变化值；
由此得出图片宽度随着滑动拖动始终为：[[This.x*2+300]]；
因为宽度始终为高度的2倍，所以图片的高度为：[[pic.width/2]]。
做完这一步，我们已经完成了这个简单的交互，如果还有不清楚的地方，可以在文章开头的链接中下载源文件看下整个交互。
