本篇文章为大家介绍了如何利用Axure打造“指示线跟随地图所选区域，并展示相应数据可视化”的效果，其中需要做到的函数计算为重难点。
知识重点难点
- 直角三角形斜边长度与斜边角度计算；
- 进度条制作。
元件准备
地图“map”
- 钢笔勾出地图各板块形状，并分别命名；
- 为各形状设置Interaction Styles，主要是MouserOver与Selected；
- 选择所有形状Selection Group。
跟随线“map-line”
- 钢笔勾出一条曲线，命名为“map-line”，确保其起点与终点水平；
- 添加一个小小的圆形，命名为“P”，放置与曲线终点处。
动态面板“可视化数据面板”
- 添加一动态面板命名“可视化数据面板”，配置两个状态“1”、“0”，初始状态为1；

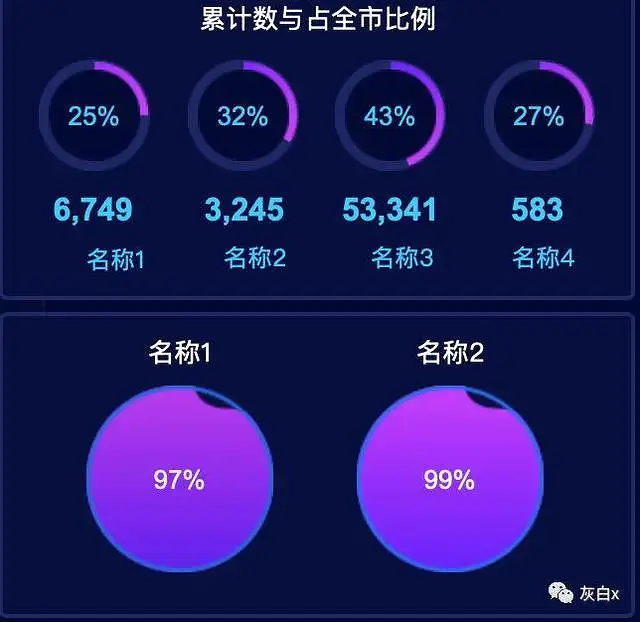

- 状态 1 中添加数据完成时的样式内容；

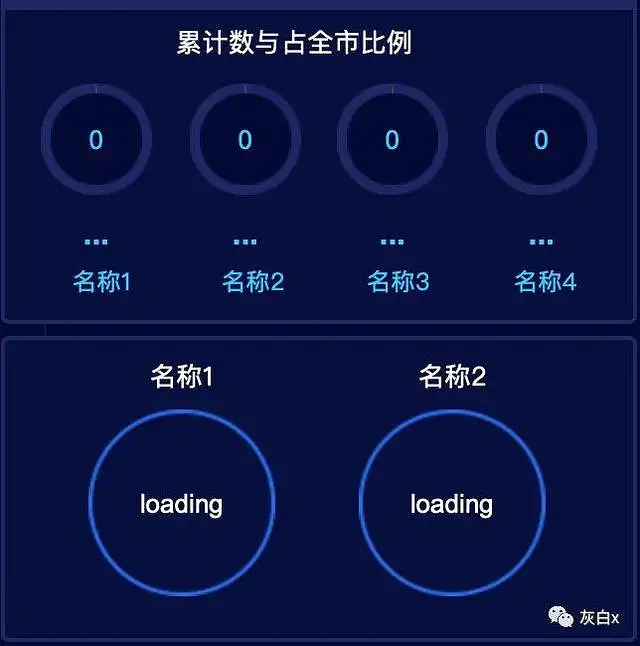

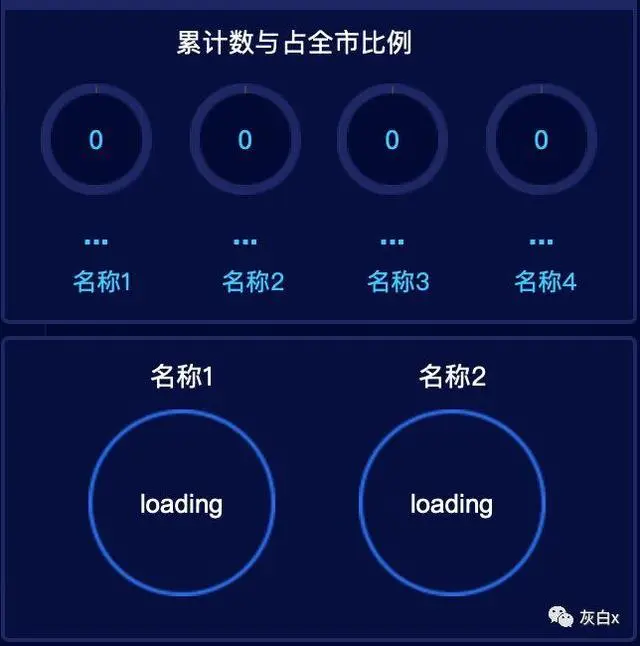

- 状态 0 中添加数据加载过程中的样式内容。
比例进度条“可视化x”
这里做的是小于50%的比例样式，添加圆或扇形如下图，每个“可视化x”均为一个动态面板，初始隐藏状态。
看到结构就应该知道，其实就是角度改变的做法，后面我就不详细讲了。
效果实现

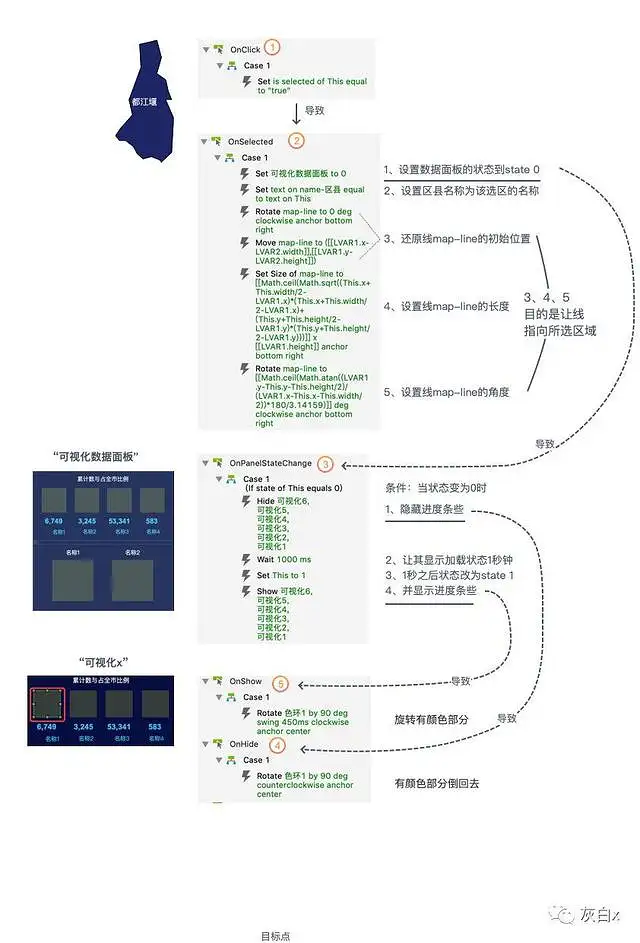

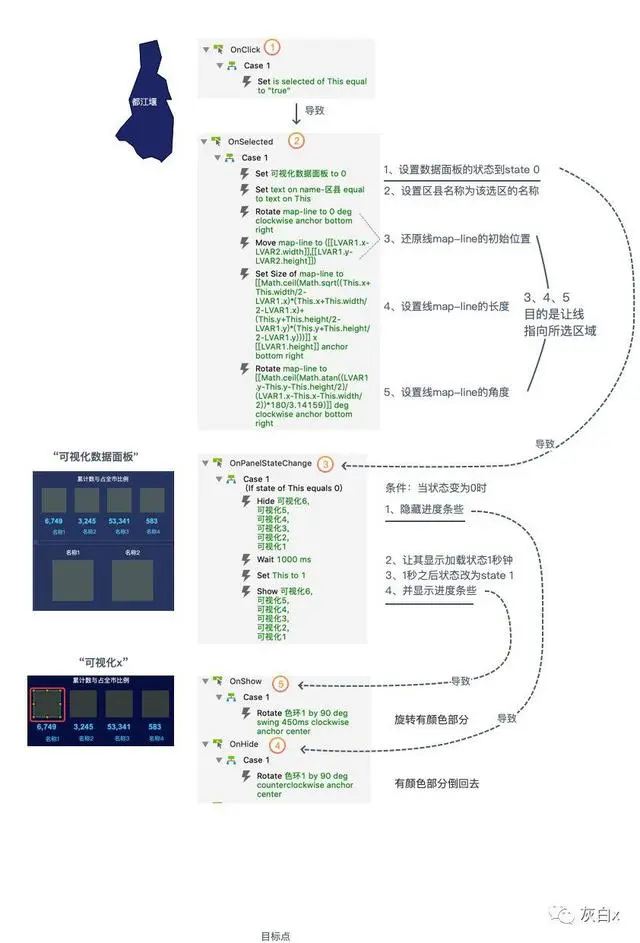

主要事件与逻辑关系
实现难点：跟随线指向所选点。

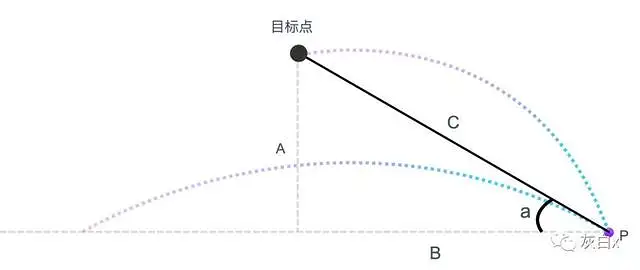

由图可知，通过得到跟随线map-line的长度C与角度a即可，又由图可知其实是求一个直角三角形的斜边长度与角度，根据数学公式最终得出如下函数计算：
C=Math.sqrt(A*A+B*B)
a=Math.atan(A/B)*180/3.14159
取整：
C=Math.ceil(Math.sqrt(A*A+B*B))
a=Math.ceil(Math.atan(A/B)*180/3.14159)
其中A、B为目标点与P点的坐标之差。
